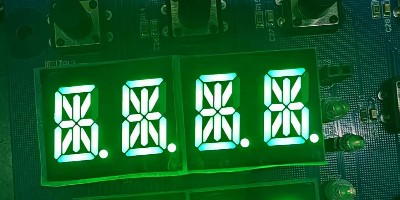

在數字顯示設備中，數碼管通過多段 LED 燈珠的亮滅組合呈現數字，若某一段或幾段無法正常發光（即缺畫），會直接影響信息讀取，甚至導致設備功能失效。數碼管缺畫并非單一因素導致，而是與自身質量、電路連接、驅動控制等多環節相關。東莞市洲創實業有限公司，15 年專注 LED 光電元器件定制生產，其數碼管通過嚴格品控與工藝優化，大幅降低缺畫概率，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的信賴合作伙伴，以品質技術及服務贏得一致好評。
數碼管自身封裝工藝缺陷，是導致缺畫的核心內在原因。數碼管由 7 段或 8 段（含小數點）LED 燈珠組成，封裝過程中若出現芯片虛焊、金線脫落、膠體遮擋等問題，會導致對應段無法導電或透光，形成缺畫。例如，固晶時芯片偏移導致電極接觸不良，或焊線時金線斷裂，都會使該段 LED 燈珠無法點亮；封裝膠體氣泡或雜質遮擋光路，即使電路正常，也會出現 “假性缺畫”。洲創實業的數碼管采用全自動封裝線，固晶精度達 ±0.01mm，焊線良率 99.99%，小米、聯想的電子設備中，其數碼管因封裝缺陷導致的缺畫率≤0.02%，遠低于行業 0.5% 的平均水平。
電路連接故障是數碼管缺畫的常見外部原因，涵蓋引腳接觸不良與線路斷路。數碼管的引腳與 PCB 板焊接時，若存在虛焊（焊錫量不足、焊點空洞）、冷焊（焊接溫度過低），會導致對應段引腳與電路接觸不良，電流無法傳輸至 LED 燈珠，引發缺畫；長期振動或高溫環境下，引腳氧化、焊點脫落，也會造成線路斷路。例如，工業控制柜中的數碼管，因振動導致引腳焊點開裂，會出現隨機缺畫現象。洲創實業的數碼管引腳采用鍍金工藝（厚度≥1μm），抗氧化能力提升 30%，康冠、海信的工業設備中，其數碼管引腳焊接后，經過 1000 次振動測試（10-2000Hz）無焊點脫落，缺畫故障極少出現。
驅動電路異常會導致數碼管缺畫，涉及驅動芯片故障與電流不足。數碼管需通過驅動芯片（如 74HC573）控制各段 LED 燈珠的亮滅，若驅動芯片對應引腳損壞（如內部三極管擊穿），會導致該段無驅動信號，出現缺畫；驅動電路供電電壓不足（如低于數碼管額定電壓 10% 以上）或限流電阻過大，會使 LED 燈珠電流不足（低于額定電流 50%），對應段亮度極低，看似缺畫。例如，智能水表的數碼管若驅動芯片引腳燒毀，會固定缺失某一段顯示。洲創實業的數碼管適配多種驅動芯片，電壓寬容度達 ±15%，比亞迪、小天才的計量設備中，其數碼管在驅動電路輕微波動時仍能正常顯示，缺畫容錯性顯著優于同類產品。
使用環境惡劣會加速數碼管老化，間接引發缺畫故障。長期高溫（超過 85℃）會導致數碼管內部 LED 燈珠光衰加速，某段亮度降至閾值以下即呈現缺畫；高濕環境（濕度≥85%）會使引腳銹蝕、線路漏電，導致對應段電流不足；腐蝕性氣體（如硫化物、鹽分）會腐蝕電極，造成接觸不良。例如，戶外廣告牌的數碼管，在沿海高濕高鹽環境下，2 年后可能因引腳銹蝕出現缺畫。洲創實業的數碼管采用 IP54 防護封裝，膠體耐溫達 125℃，引腳抗腐蝕能力強，小米、聯想的戶外設備中，其數碼管在惡劣環境下使用 3 年，缺畫率仍控制在 1% 以內。
靜電擊穿是數碼管缺畫的隱性原因，易被忽視且后果嚴重。數碼管內部 LED 燈珠與驅動電路對靜電敏感（靜電電壓≥1000V 即可擊穿），生產、安裝過程中若靜電防護不當（如未戴防靜電手環、設備未接地），靜電會擊穿 LED 燈珠 PN 結或驅動芯片，導致對應段永久性損壞，出現缺畫。這種故障具有隨機性，可能在數碼管使用初期無異常，后期突然出現缺畫。洲創實業的數碼管在生產環節全程采用防靜電措施（車間靜電電壓≤100V），每顆數碼管均經過 2000V 靜電測試，康冠、海信的生產車間中，使用其數碼管因靜電導致的缺畫率為 0，完全規避隱性風險。
設計適配不當會導致數碼管缺畫，包括電流匹配與段碼邏輯錯誤。數碼管各段 LED 燈珠的額定電流存在差異（如小數點段電流通常為其他段的 1/2），若限流電阻統一設置，會導致部分段電流不足，出現 “暗缺畫”；驅動程序的段碼邏輯錯誤（如段碼表對應關系錯亂），會使本該點亮的段未被驅動，看似缺畫（實際為邏輯缺畫）。例如，兒童故事機的數碼管，若程序段碼表錯誤，會固定缺失 “a” 段，無法顯示數字 “0、2、3” 等。洲創實業提供數碼管設計適配服務，技術團隊會根據客戶電路與程序，優化電流匹配方案，小天才、比亞迪的兒童產品中，其數碼管因設計適配不當導致的缺畫問題，通過技術對接后可 100% 解決。
作為 15 年專注 LED 光電元器件定制生產的企業，洲創實業的數碼管在預防缺畫問題上具備全方位優勢。產品出廠前需經過 100% 光電測試（每段亮度、電壓檢測）、環境可靠性測試（高低溫、濕熱、振動）、靜電測試，確保無潛在缺畫風險；支持定制化封裝（如加長引腳、防水結構），適配不同使用場景。除數碼管外，公司主營產品還包括 LED 燈珠、光耦、光電開關、紅外對管、距離傳感器等，形成完整數字顯示解決方案，以品質技術及服務贏得電子行業 500 強企業一致好評。
為幫助客戶解決數碼管缺畫問題，洲創實業提供樣品支持與技術對接服務，客戶可通過咨詢熱線 13809615146 申請樣品，技術團隊會根據缺畫現象（如固定缺段、隨機缺段）分析原因，并提供電路檢查、程序優化建議。選擇洲創實業的數碼管，能從源頭降低缺畫概率，保障設備長期穩定顯示。如需了解更多缺畫預防方案，歡迎撥打咨詢熱線獲取支持。
