在數字顯示領域，數碼管作為專用顯示元件，因應用場景差異衍生出多種類型，不同類型的數碼管在結構、功能、適配場景上存在顯著區別。掌握數碼管類型的區分方法，能精準匹配設備的顯示需求（如位數、亮度、安裝空間），提升產品的功能適配性與成本效益。東莞市洲創實業有限公司，15 年專注 LED 光電元器件定制生產，其數碼管覆蓋全類型規格，以高一致性、高可靠性的優勢，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的信賴合作伙伴，以品質技術及服務贏得一致好評。
按顯示位數 區分，是數碼管類型最直觀的分類方式，直接決定可顯示數字的數量。數碼管的顯示位數從 1 位到 16 位不等：1 位數碼管僅能顯示單個數字（0-9），適配簡單數值指示場景（如萬用表、計時器）；2 位數碼管可顯示 00-99 的兩位數（如溫度計的溫度值、計數器的計數值）；4 位數碼管能顯示 0000-9999 的四位數（如智能水表的用水量、充電樁的充電電量）；8 位及以上數碼管則用于復雜數值顯示（如工業控制器的參數設定、電子秤的高精度讀數）。不同位數的數碼管引腳數量差異顯著：1 位數碼管通常為
10 引腳（7 段 + 小數點 + 共陽 / 共陰），4 位數碼管則需 12-16 引腳（段碼共用 + 位選獨立）。洲創實業的數碼管位數規格齊全，1 位至 16 位均有量產，且同批次數碼管的亮度一致性達 ±8%，小米、聯想的計時器設備中，其 1 位數碼管顯示清晰無偏色；康冠、海信的工業控制器中，4 位數碼管的數值顯示穩定，無段碼明暗不均現象。
按連接方式（共陽 / 共陰） 區分，是數碼管類型在電路適配中的核心分類，決定驅動電路設計。共陽型數碼管的所有 LED 燈珠陽極（正極）連接在一起，引出公共陽極引腳，陰極（負極）分別獨立引出，點亮時需給對應陰極加低電平（接地），適配共陽極供電電路（如 5V 公共端 + NPN 三極管驅動）；共陰型數碼管則相反，所有 LED 燈珠陰極連接在一起形成公共陰極引腳，陽極獨立引出，點亮時需給對應陽極加高電平（接電源），適配共陰極供電電路（如 GND 公共端 + PNP 三極管驅動）。若連接方式與電路不匹配，會導致數碼管無法點亮或僅部分段碼發光。例如，將共陽型數碼管接入共陰電路，會因陽極無供電而完全不亮；將共陰型數碼管接入共陽電路，可能因電流過大燒毀
LED 燈珠。洲創實業的數碼管支持共陽 / 共陰雙類型定制，引腳標識清晰（公共端標注 “COM”），比亞迪、小天才的電子玩具中，其共陽數碼管直接適配 5V 供電電路，安裝良率達 99.9%；海信的指示燈設備中，共陰數碼管與驅動芯片無縫兼容，無因連接方式錯誤導致的功能故障。

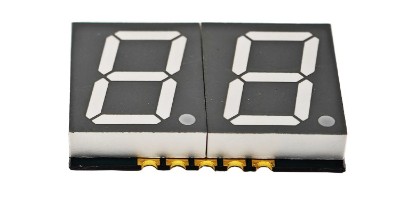

按封裝形式 區分，是數碼管類型適配安裝空間的關鍵依據，分為直插式與貼片式兩大主流類型。直插式數碼管引腳為金屬針腳（長度 5-10mm），需通過穿孔焊接固定在 PCB 板上，具備機械強度高、散熱性好的優勢，適配戶外設備、工業控制柜等需牢固安裝的場景（如戶外廣告牌、電機控制器），常見封裝尺寸有 0.36 英寸（管長 10mm）、0.56 英寸（管長 14mm）、0.8 英寸（管長 20mm）；貼片式數碼管采用表面貼裝工藝（SMD），引腳為焊盤式，直接貼裝在 PCB 板表面，具備體積小、安裝便捷的優勢，適配小型設備或緊湊空間（如智能手環、微型傳感器），常見封裝尺寸有
0603、0805、1206 等。直插式與貼片式數碼管的散熱性能差異顯著：直插式數碼管的金屬引腳可輔助散熱，允許更高電流（如 20mA / 段）；貼片式數碼管受封裝限制，電流通常控制在 10-15mA / 段。洲創實業的直插式數碼管引腳采用鍍金工藝（抗氧化能力提升 30%），在聯想的戶外廣告牌中，0.8 英寸直插數碼管經過 1000 小時高溫測試（85℃）無亮度衰減；其貼片式數碼管的焊接良率達 99.8%，小米的智能手環中，0603 貼片數碼管精準嵌入狹小空間，顯示效果穩定。
按發光顏色 區分，是數碼管類型適配視覺需求的重要維度，涵蓋單色與雙色兩類。單色數碼管僅能發出單一顏色的光，常見顏色有紅色（波長 620-660nm）、綠色（520-560nm）、黃色（580-595nm），其中紅色數碼管亮度最高、功耗最低，適配大多數數值顯示場景（如計數器、萬用表）；綠色數碼管視覺對比度好，適合強光環境（如戶外設備）；黃色數碼管則用于特殊指示（如故障報警）。雙色數碼管可發出兩種顏色的光（如紅 / 綠雙色），通過控制不同 LED 燈珠的點亮狀態實現顏色切換（如紅燈常亮表示待機，綠燈常亮表示工作），適配需要狀態區分的場景（如設備運行狀態顯示）。洲創實業的單色數碼管顏色純度達
95%，紅色數碼管在 15mA 電流下亮度達 200mcd；雙色數碼管的顏色切換響應時間≤100ms，康冠、海信的故障報警設備中，其紅 / 綠雙色數碼管可快速切換顏色，狀態識別準確率達 100%，無顏色混疊現象。
按顯示方式（靜態 / 動態） 區分，是數碼管類型在驅動效率上的分類，影響電路資源占用。靜態顯示數碼管的每一段碼均需獨立驅動引腳，無需分時刷新，顯示穩定無閃爍，適配 1-2 位數碼管的簡單場景（如溫度計），但引腳數量多（1 位需 10 引腳，2 位需 20 引腳），占用 MCU 資源多；動態顯示數碼管通過 “分時掃描” 方式驅動，所有數碼管的段碼引腳共用，僅需額外增加位選引腳（如 4 位數碼管需 8 段碼 + 4 位選 = 12 引腳），大幅減少引腳數量，適配 3 位及以上數碼管的復雜場景（如電子秤、智能電表），但需高頻刷新（≥100Hz）避免閃爍。洲創實業的動態顯示數碼管支持
100-1000Hz 刷新頻率，4 位數碼管的顯示無閃爍，小天才的電子秤中，其動態數碼管的數值更新速度達 500ms / 次，精度偏差≤±1%；比亞迪的智能電表中，8 位動態數碼管的引腳占用比靜態顯示減少 60%，電路設計更簡潔。
作為 15 年專注 LED 光電元器件定制生產的企業，洲創實業的數碼管在類型適配性上具備全方位優勢：所有數碼管均經過分光分色篩選（亮度、波長偏差≤±5%）、100% 光電性能測試（段碼導通性、電壓穩定性）；支持定制化類型（如 8 位貼片共陰紅色數碼管、4 位直插共陽雙色數碼管），滿足個性化需求。除數碼管外，公司主營產品還包括 LED 燈珠、光耦、光電開關、紅外對管、距離傳感器等，形成完整數字顯示解決方案，以品質技術及服務贏得電子行業 500 強企業一致好評。
為幫助客戶精準區分并選擇數碼管類型，洲創實業提供樣品支持與技術對接服務：客戶可通過咨詢熱線 13809615146，告知顯示需求（位數、顏色）、安裝空間（直插 / 貼片）、電路類型（共陽 / 共陰），技術團隊會推薦適配的數碼管類型，并提供對應的測試報告（如亮度一致性、驅動方式適配性）。選擇洲創實業的數碼管，能精準匹配設備需求，提升顯示效果與運行穩定性。如需了解更多數碼管類型的技術參數或應用案例，歡迎撥打咨詢熱線獲取支持。
