光耦,即光電耦合器,是一種以光為媒介傳輸電信號的器件,在電路中起到隔離、電平轉換等作用。其 4 個引腳的正確接線,是發揮光耦功能的關鍵,下面就為你詳細介紹。

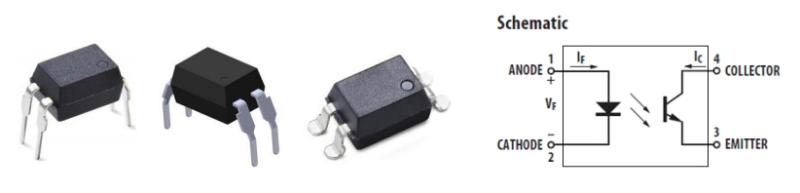

光耦內部主要由發光源和受光器兩部分組成。4 個引腳中,其中兩個引腳連接發光源(通常為發光二極管),另外兩個引腳連接受光器(一般是光電三極管) 。以常用的 817 光耦為例,在接線前,需先明確各引腳功能。通常,靠近標記點或有特殊標識的引腳為 1 腳,按逆時針方向依次為 2、3、4 腳。其中 1 腳和 2 腳是發光二極管的引腳,3 腳和 4 腳是光電三極管的引腳。
在實際接線時,1 腳一般接直流電源的正極,2 腳串聯一個合適的限流電阻后接電源負極,通過控制電流大小調節發光二極管的發光強度。而 3 腳和 4 腳則用于連接輸出電路,3 腳通常接輸出端的低電平,4 腳接負載后連接到輸出端的高電平。這樣,當 1、2 腳間有電流通過,發光二極管發光,光電三極管接收光信號后導通,實現電信號從輸入側到輸出側的傳輸,且輸入和輸出電路電氣隔離。
需要注意的是,不同型號的光耦,引腳功能和接線方式可能存在差異,接線前務必查閱對應的數據手冊。同時,合理選擇限流電阻阻值、注意電源極性和電壓范圍,也是保證光耦正常工作、避免器件損壞的重要因素。掌握光耦 4 個引腳的正確接線方法,能讓我們更好地運用這一器件,構建穩定可靠的電路系統。
