你是否好奇過，電子秤上的數字、微波爐上的時間、汽車儀表盤上的車速，這些清晰跳動的數字究竟是如何顯示的？答案就藏在那個看似簡單，卻無處不在的電子元件——LED數碼管里。

今天，東莞洲創帶大家徹底拆解這個經典顯示器件，從最基礎的原理到復雜的內部結構，讓你一文搞懂。無論是標準的七段數碼管，還是滿足嚴苛環境需求的工業級數碼管，其核心邏輯都源于此。

一、數碼管是什么？

LED數碼管，全稱LED數碼管（LED Segment Displays），是一種通過多個發光二極管（LED）的特定排列組合，來顯示數字、字母或簡單符號的電子顯示器件。其核心是將LED封裝成“8”字形的筆段，通過控制不同筆段的亮滅來組合成各種字符。

LED數碼管結構簡單、成本低廉、驅動方便、顯示清晰，因此在從家用電器到工業儀表的各個領域都扮演著不可或缺的角色。對于有特殊尺寸、顏色或接口需求的場景，定制數碼管服務應運而生，以滿足個性化的產品設計。

二、核心原理：共陰與共陽

要理解LED數碼管如何工作，必須先掌握其最根本的電氣連接方式：共陽極和共陰極。這是所有應用的基石。

• 共陽極數碼管：將所有LED的陽極（正極）連接在一起，形成一個公共陽極（COM端）。使用時，公共端接高電平（如+5V）。當某個筆段的陰極被施加低電平時，電流形成回路，該段即被點亮。

• 共陰極數碼管：與共陽極相反，將所有LED的陰極（負極）連接在一起，形成公共陰極（COM端）。使用時，公共端接低電平（如接地）。當某個筆段的陽極被施加高電平時，該段被點亮。

簡單來說，共陽是“公共端給正電，段選給負電才亮”；共陰是“公共端給負電，段選給正電才亮”。這兩種類型決定了外部驅動電路的設計邏輯，也是LED數碼管生產廠家提供不同型號的基礎。

三、內部結構圖解（文字拆解）

雖然無法直接展示圖片，但我們可以通過文字清晰地描繪出其內部構造。一個典型的七段數碼管主要由以下部分組成：

1. 顯示面板：通常是黑色或灰白色的塑料外殼，起到透光、濾光和保護內部結構的作用。

2. LED芯片：核心發光部件。一個標準的七段數碼管包含7個條形LED（a, b, c, d, e, f, g），用于組成數字；八段則額外增加一個點狀LED作為小數點（dp或h）。

3. PCB基板：用于固定LED芯片和內部引線。

4. 引腳：外露的金屬引腳，用于連接外部電路。根據內部連接方式（共陰/共陽），引腳的定義也不同。

這些LED在基板上被精密排列成一個“日”字形。通過外部電路控制特定組合的引腳電平，就能讓對應的筆段發光，從而顯示出“0-9”甚至“A-F”等字符。對于工業級數碼管，其內部還會采用耐高溫材料、強化封裝工藝以應對震動、高低溫等惡劣環境。

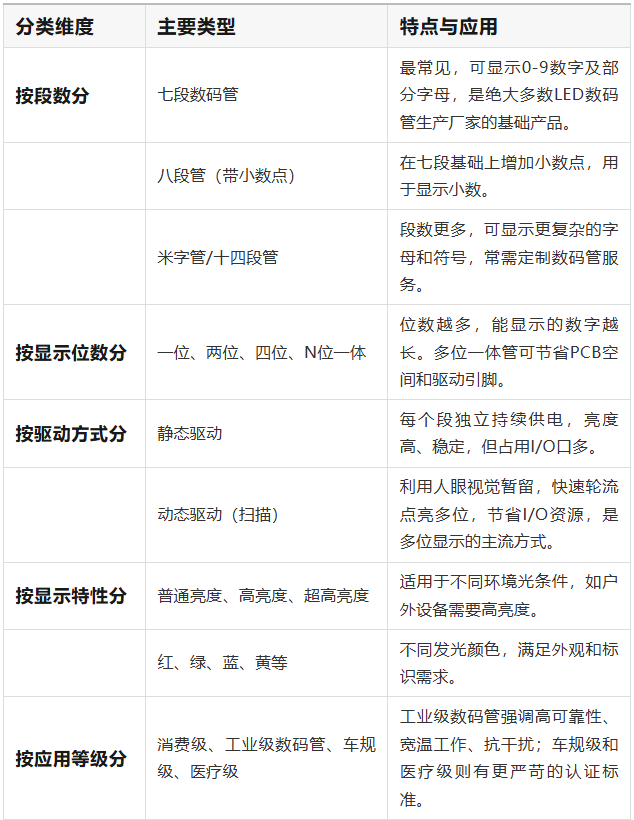

四、多維度的分類方式

除了最基本的共陰/共陽之分，LED數碼管還可以從多個維度進行分類，以適應不同的應用需求。

五、無處不在的應用場景與核心供應商

正是由于其可靠、耐用、直觀的特性，LED數碼管的身影遍布我們生活的各個角落：

• 家用電器：微波爐、空調、電飯煲、熱水器的溫度、時間顯示。

• 工業儀器：數字萬用表、示波器、溫控儀、流量計的參數讀數，大量使用工業級數碼管以確保在復雜工況下的穩定顯示。

• 汽車電子：儀表盤的里程、轉速顯示，以及車載收音機的頻率顯示。

• 商用設備：電子秤、收款機、排隊叫號機、停車場空位指示牌。

• 公共設施：大型數字時鐘、交通信號倒計時屏。

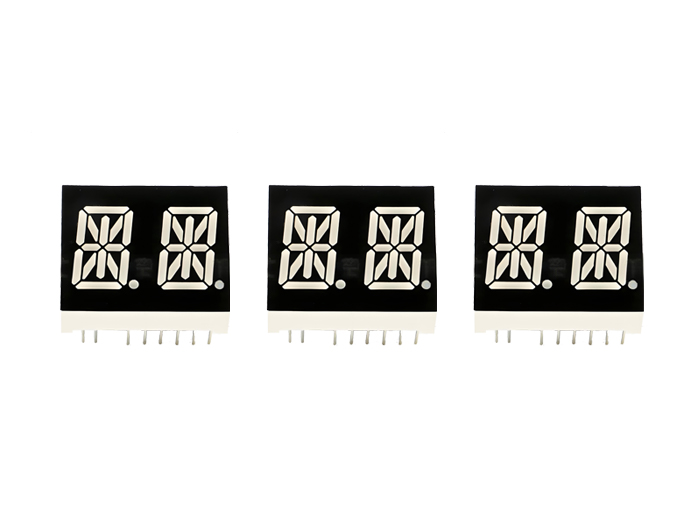

在這些應用的背后，離不開眾多優秀的LED數碼管生產廠家的支撐。以行業內的知名企業東莞市洲創實業有限公司為例，作為一家國家高新技術企業，該公司自2010年成立以來，已深耕LED數碼管領域16年。其擁有5000平方米現代化工廠及30條全自動化生產線，月產能高達6000萬個，規模實力穩居行業前列。洲創實業不僅提供標準的七段數碼管，其產品線更涵蓋米字管、點陣管、多位數碼管及工業級、車規級、醫療級等特種數碼管。針對客戶的特殊需求，公司也提供靈活的定制數碼管服務，從尺寸、顏色、亮度到接口協議均可深度定制，已成功服務小米、保時捷、邁瑞、長安汽車等200多家知名企業。

從原理到結構，從分類到應用，數碼管雖“小”，卻是一門“大學問”。在OLED、LCD等新型顯示技術飛速發展的今天，LED數碼管憑借其無可替代的高可靠性、長壽命、低成本和強抗干擾能力，依然在眾多領域牢牢占據著一席之地。無論是標準的七段數碼管，還是應對嚴酷環境的工業級數碼管，或是滿足個性化需求的定制數碼管，其背后都凝聚著像東莞洲創這樣的LED數碼管生產廠家持續的技術創新與工藝沉淀。如果您有LED數碼管的需求或技術疑問，歡迎聯系洲創數碼管廠家。如果您正在尋找專業的LED數碼管、188數碼管、數顯屏、七段數碼管、四位數碼管生產廠家，洲創數碼管廠家無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：m.sczyrk.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！

理解LED數碼管，不僅是理解一個電子元件，更是理解我們身邊數字化世界的一個基礎切面，以及支撐這個世界的精密制造產業鏈。
