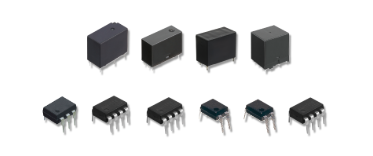

在電子電路設計中，光電耦合器（簡稱光耦）和繼電器是兩種常見的隔離與控制元件，它們在功能和應用場景上存在顯著差異。
首先是工作原理上，光電耦合器是通過“電-光-電”轉換實現信號隔離。輸入端LED發光，光信號通過透明絕緣體傳遞至輸出端的光敏元件（如三極管），從而控制輸出電路。整個過程無電氣連接，實現完全隔離。而繼電器是通過電磁線圈產生磁場，驅動機械觸點閉合或斷開，實現電路通斷。觸點閉合時，輸入與輸出直接電氣連接。
電氣隔離能力方面，光耦因是輸入與輸出完全隔離，可承受數千伏高壓，有效抑制電磁干擾（EMI），適用于高低壓電路隔離場景。而繼電器，觸點閉合時無隔離，可能因電弧或觸點磨損導致信號干擾，需額外設計保護電路。
從響應速度與壽命上來看，光耦響應速度在微秒級，無機械磨損，壽命長達數十萬小時，適合高頻信號傳輸。繼電器響應速度在毫秒級，機械觸點易磨損，壽命受觸點材質和負載電流影響，通常為數萬次至數十萬次。
而負載能力與體積上看，光耦輸出電流較小（通常幾十毫安），適合驅動邏輯電路或小功率負載；體積小巧，可集成于PCB。繼電器可直接控制大電流（可達數十安培），但體積較大，需額外安裝空間。
作為15年專注國產光耦替代的廠家，洲創實業提供全系列光耦產品，涵蓋晶體管輸出型（817光耦）、可控硅驅動型（1008光耦）、高速隔離運放型等，覆蓋工業控制、通信、醫療、汽車等領域。
光電耦合器與繼電器在電子電路中各司其職：光耦以“光”為媒介實現高效隔離與信號傳輸，適用于高頻、高壓、抗干擾場景；繼電器則以機械觸點實現大電流控制，適合低成本、大功率負載場景。東莞市洲創實業憑借15年技術積累，為國產光耦替代提供可靠解決方案，助力客戶在工業自動化、新能源、醫療等領域?qū)崿F(xiàn)降本增效。
