槽型光電開關避免選型誤區，提升設備性能，在工業自動化領域，槽型光電開關作為常見的檢測元件，其性能直接影響整個系統的穩定性和可靠性。面對眾多型號和參數，如何正確選型成為工程師關注的重點。本文將全面解析槽型光電開關的選型要點，幫助您做出最佳選擇。

 一、認識槽型光電開關

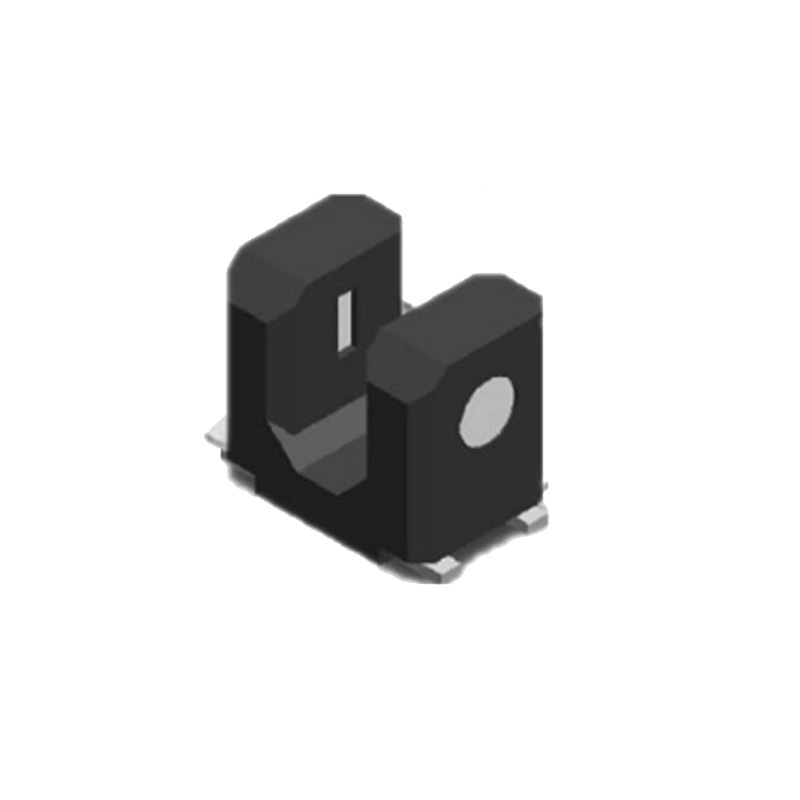

槽型光電開關，又稱U型光電開關，也是對射式光電開關的一種。槽型光電開關采用無接觸式檢測方式，由發射器和接收器相對安裝在U型槽的兩側組成。

當被測物體通過凹槽并阻斷光軸時，光電開關便會產生檢測信號。由于其檢測距離長、響應速度快、檢測精準等特點，在自動化設備中應用廣泛。

 二、五大核心選型要點

1. 槽寬選擇：保留適當余量

槽寬是選型的首要因素。檢測物體必須能夠順利通過光電開關的凹槽來實現紅外光的阻擋，因此光電傳感器的槽寬應比檢測物體寬，并留有適當安裝余量。

目前市面上常見的槽型光電開關已開發出從3mm到9mm多種不同槽寬，滿足不同尺寸物體的檢測需求。選型時應根據實際檢測物體尺寸，選擇比物體寬度大10%-20%的槽寬，確保安裝和檢測的可靠性。

2. 光縫寬度：影響檢測精度

光縫寬度是決定檢測精度的關鍵參數。當檢測物體為齒盤時，需要特別關注這一參數。光縫寬度應同時小于齒盤齒的寬度d和齒槽寬度f，這樣才能保證紅外光被有效阻斷和導通。

在滿足上述條件的前提下，建議選擇光縫寬度較大的槽型光電開關，這樣可以提高檢測的可靠性和穩定性。對于精密檢測場合，應選擇光縫寬度較小的型號以提高分辨率。

3. 安裝方式：適應不同場景

槽型光電開關提供多種安裝方式，常見的有帶固定孔和不帶固定孔兩種。根據實際安裝條件選擇合適的固定方式至關重要。

目前市面上的槽型光電開關已開發出L型、U型、K型、T型、Y型等多種不同形狀，適應不同的安裝空間和檢測方向要求。安裝時應確保檢測齒盤的外徑超過槽型光電開關光軸1-2mm，這樣才能有效阻斷光線。

4. 動作模式與輸出形態

根據控制需求，槽型光電開關提供入光時亮起/遮光時亮起兩種可切換的動作模式。輸出形態則備有PNP/NPN兩種可切換類型，適應不同的控制系統接口需求。

5. 響應速度與性能參數

在高速應用場景下，響應速度是關鍵考量因素。選型時需要確認槽型光電開關的開關頻率是否滿足要求。一般而言，槽型光電開關的響應速度可達微秒級別，能夠滿足大多數高速檢測場景。

還需要考慮傳感器的抗干擾能力、防護等級（如IP67）和工作溫度范圍（如-30到70度）等參數，確保適應實際工作環境。

 三、特殊應用場景注意事項

在惡劣環境下（如多塵、潮濕環境）使用時，需要選擇具有更強防護性能的型號。

避免強光直射是保證槽型光電開關正常工作的必要條件，強光中的紅外光會影響接收管的正常工作。安裝時應確保傳感器前端面與被檢測工件表面保持平行，以保證最高的轉換效率。

 四、選型流程總結

1. 明確檢測需求：確定檢測物體尺寸、材質、運動速度等參數

2. 確定關鍵參數：根據檢測需求確定槽寬、光縫寬度等核心參數

3. 選擇安裝方式：根據安裝空間選擇適合的形狀和固定方式

4. 確認電氣參數：根據控制系統選擇適當的輸出形態和動作模式

5. 評估環境適應性：考慮環境因素，選擇具備相應防護等級的產品

通過以上系統的選型流程，結合五大關鍵要點，您將能夠選擇出最適合應用場景的槽型光電開關，確保自動化系統的穩定運行。

正確的選型不僅能提高設備可靠性，還能降低維護成本，為生產效率提升奠定基礎。
