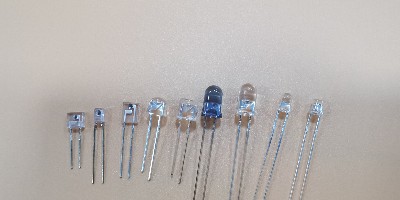

插件紅外發射管作為紅外信號傳輸的核心元器件，憑借安裝便捷、適配性強的特點，廣泛用于遙控器、安防監控補光、智能感應設備、汽車電子等場景。掌握插件紅外發射管的正確使用方法，能充分發揮其信號傳輸效率，避免因操作不當導致性能衰減或損壞。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產，主營 LED 燈珠、數碼管、光耦、光電開關、紅外對管、距離傳感器，其生產的插件紅外發射管憑借高輻射功率、強穩定性，已成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的優選，下面從多維度詳解插件紅外發射管的使用方法，同時展現洲創實業插件紅外發射管的突出優勢。
首先，使用插件紅外發射管前需做好
準備工作 ，這是確保后續操作順利的基礎。需準備適配的插件紅外發射管（根據場景選擇波長，如 850nm 用于補光、940nm 用于遙控）、限流電阻（根據插件紅外發射管的額定電流計算阻值，通常為 100-1kΩ）、焊接工具（電烙鐵、焊錫絲）、萬用表（用于檢測引腳極性與通斷），同時清理電路板焊接區域的雜質，避免影響焊接可靠性。洲創實業的插件紅外發射管在出廠時，會在管體標注清晰的波長與電流參數（如 “850nm 50mA”），方便用戶快速選型；針對不同場景需求，還提供直插式、彎腳式兩種封裝的插件紅外發射管，適配不同安裝空間。小米在智能電視遙控器生產前，通過洲創實業提供的參數標注，快速選定
940nm 波長的插件紅外發射管，無需額外檢測波長，選型效率提升 40%；同時借助彎腳式封裝，完美適配遙控器內部緊湊空間。
其次，引腳識別與焊接 是使用插件紅外發射管的關鍵步驟。插件紅外發射管通常有兩根引腳，長引腳為陽極（正極）、短引腳為陰極（負極），若引腳剪短無法區分，可通過萬用表二極管檔檢測：紅表筆接任意引腳、黑表筆接另一引腳，正向壓降約 1.8-2.2V 時，紅表筆接的為陽極，反之為陰極。焊接時需控制電烙鐵溫度（230-250℃）與時間（1-2 秒），避免高溫燙傷管體；焊接后確保引腳無虛焊、連焊，且管體與電路板保持垂直。洲創實業的插件紅外發射管采用高耐熱管體材質（耐溫達 125℃），可承受短時間焊接高溫；同時引腳采用鍍錫處理，提升焊接附著力，減少虛焊風險。小天才在兒童智能手表紅外遙控模塊焊接中，曾因普通插件紅外發射管管體耐熱性差導致焊接后失效，改用洲創實業的插件紅外發射管后，焊接損壞率從
12% 降至 0.8%，模塊良率顯著提升。
再者，電路連接 需遵循 “限流保護、極性正確” 原則，這是保障插件紅外發射管穩定工作的核心。插件紅外發射管需串聯限流電阻后接入電路，避免電流過大導致芯片燒毀；電路供電電壓需與插件紅外發射管的額定電壓匹配（通常為 1.8-2.5V），陽極接電源正極，陰極接電源負極，若極性接反，插件紅外發射管無法發光且可能損壞。洲創實業針對客戶電路設計需求，提供專業限流電阻計算指導，根據插件紅外發射管的額定電流（如 50mA）與供電電壓（如 5V），精準推薦限流電阻阻值（如 60Ω）；同時提供電路連接示意圖，避免極性接反問題。聯想在工業控制設備的紅外信號發送模塊中，通過洲創實業的指導，正確串聯限流電阻，插件紅外發射管的工作電流穩定在額定值，連續運行
1000 小時無性能衰減；若未串聯限流電阻，普通插件紅外發射管通常 20 小時內即會燒毀。
另外，參數匹配 能讓插件紅外發射管發揮最佳性能。需根據使用場景匹配插件紅外發射管的波長與輻射功率：安防監控補光場景需選 850nm 波長、高輻射功率（如 50mW）的插件紅外發射管，確保補光距離；遙控器場景需選 940nm 波長、低功耗的插件紅外發射管，延長設備續航。同時，插件紅外發射管需與紅外接收管波長匹配，若發射管為 850nm，接收管也需為 850nm，避免信號無法接收。洲創實業的插件紅外發射管波長偏差控制在 ±2nm 以內，與自研紅外接收管搭配使用時，信號傳輸成功率達
99.8%，遠高于行業 95% 的平均水平。康冠在智能安防攝像頭補光模塊中，選用洲創實業 850nm、50mW 的插件紅外發射管，搭配同波長紅外接收管，補光距離從 10 米延伸至 15 米，夜間監控畫面清晰度提升 50%。
最后，使用插件紅外發射管需注意核心事項 ，避免影響使用壽命與性能。一是避免長時間過載工作，插件紅外發射管的工作電流需控制在額定值以內，長期超過額定電流會加速芯片老化；二是遠離高溫高濕環境，高溫會導致插件紅外發射管輻射功率下降，高濕會引發引腳氧化，洲創實業的插件紅外發射管雖能在 - 40℃至 + 85℃工作，但仍建議在常溫干燥環境使用；三是避免強光直射，強光會干擾紅外信號傳輸，若在戶外使用需搭配遮光結構。比亞迪在汽車車載紅外感應模塊中，遵循洲創實業的使用建議，將插件紅外發射管工作電流控制在額定值的 80%，同時做好車載環境的散熱防護，插件紅外發射管使用壽命從
2 年延長至 5 年，模塊故障率下降 85%。
東莞市洲創實業有限公司 15 年深耕 LED 光電元器件領域，除插件紅外發射管外，其主營的 LED 燈珠、數碼管、光耦、光電開關、紅外對管、距離傳感器也以卓越品質服務于眾多行業客戶。針對插件紅外發射管，洲創實業不僅提供清晰的使用指導、參數匹配建議，還提供樣品支持，讓客戶提前測試適配性；同時通過專業技術對接，解決客戶在焊接、電路連接中遇到的問題。憑借優質的插件紅外發射管產品與貼心服務，洲創實業贏得了電子行業 500 強企業的一致好評。若您在插件紅外發射管使用、選型或參數匹配中存在疑問，可隨時撥打咨詢熱線：13809615146，洲創實業將為您提供全方位的技術解答與解決方案，助力您的設備穩定傳輸紅外信號。
